Nástroj pro automatické generování výkresové dokumentace filigránových desek (spřažené stropní desky systému prefa-monolit). Umožňuje zadávat dílce obdélníkové nebo zkosené. Díky jednoduchému zadávání je práce velmi rychlá a není problém za hodinu zpracovat dvacet i více výkresů.

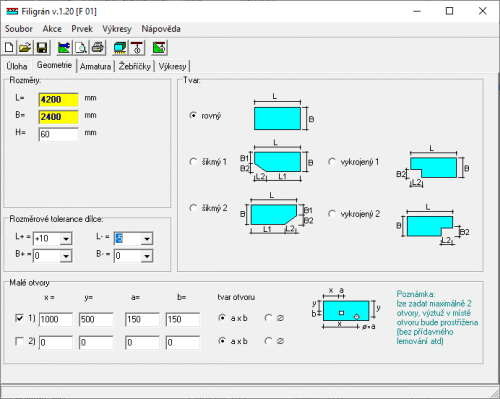

Geometrie zadávaných dílců je omezena na základní tvary: obdélník, lichoběžník, obdélník se zkoseným nebo vykrojeným rohem. Lze také doplnit jeden nebo dva malé otvory.
Vyztužení dílce sítěmi a podélnými vložkami, případně vázanou rozdělovací výztuží. Pro optimalizaci vyztužení lze kombinovat při kladení dva různé profily výztuže. Filigránové nosníky (žebříčky) mohou být orientovány podélně nebo příčně podle způsobu montážního podepření. Podélná výztuž může být (pokud je potřeba) vytažena z čela prvku pro dosažení kotevní délky v podpoře.

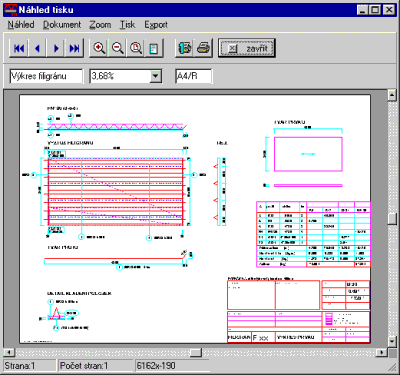

Program generuje na jeden list A4 / A3 kompletní výkres výztuže prvku spolu se
schematem tvaru. Součástí výkresů jsou i základní detaily výškového uspořádání výztuže a
uložení filigránových nosníků. Výkresy je možné přímo tisknout nebo exportovat
ve formátu DXF, WMF. Export do PDF je řešen přes virtuální PDF tiskárnu.
Demo
Demoverze je ke stažení zde. Pro demo
platí následující omezení:
|
|
